電壓跌落測試原理，電壓跌落測試標準

　　1.電壓跌落測試項目：電壓暫降和短時中斷

　　2.電壓跌落測試參考標準：IEC61000-4-11:2004

　　3.電壓跌落測試主要測試設備：試驗信號發生器

　　限值：

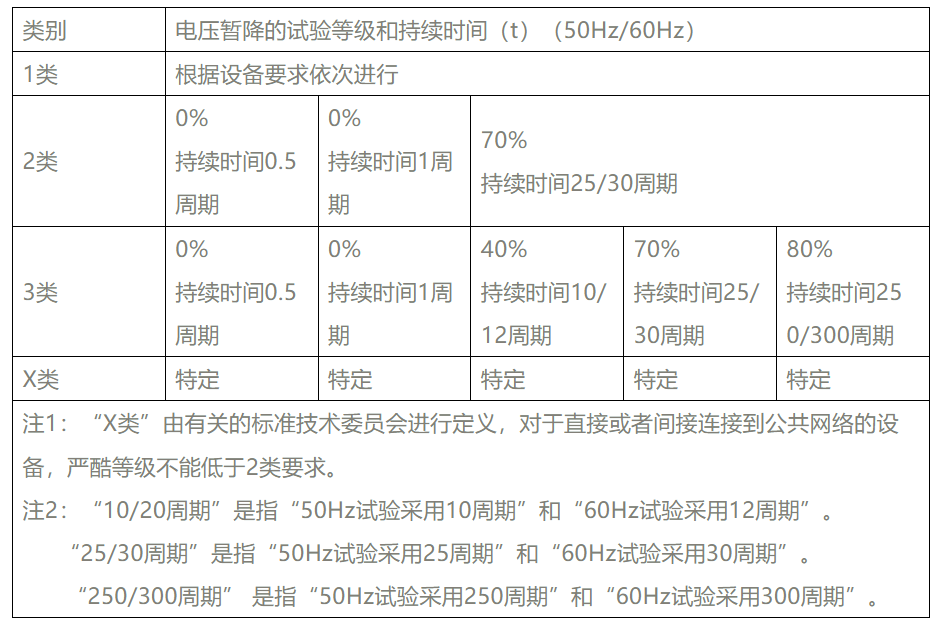

　　表1電壓暫降試驗優先采用的試驗等級和持續時間

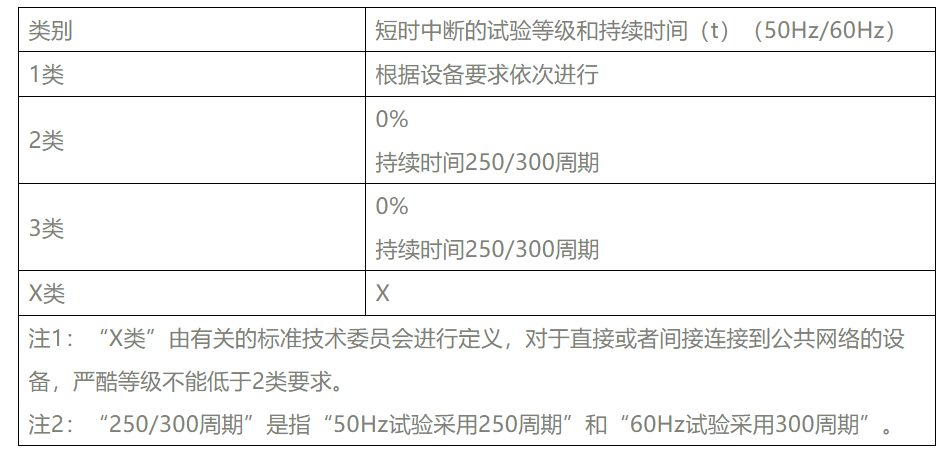

       表 2 短時中斷試驗優先采用的試驗等級和持續時間

　　注1：“X類”由有關的標準技術委員會進行定義，對于直接或者間接連接到公共網絡的設備，嚴酷等級不能低于2類要求。

　　注2：“250/300周期”是指“50Hz試驗采用250周期”和“60Hz試驗采用300周期”。

　　第1類：適用于受保護的供電電源，其兼容水平低于公用供電系統。它涉及到對電源騷擾很敏感的設備（例如。實驗室的儀器、某些自動控制和保護設備及計算機等）的使用。（安裝在第1類環境中的設備要求有保護裝置如不間斷電源UPS、濾波器或浪涌抑制器等。）

　　第2類：一般適用于商用環境的公共耦合點PCC和工業環境的內部耦合點IPC。該類的兼容水平與公用供電系統的相同。因此涉及用于公用系統的元件也適用于這類工業環境。

　　第3類：僅適用于工業環境中的IPC。該類某些騷擾現象的兼容水平要高于第2類。在連接有下列設備時應認為是這類環境：a.大部分負荷經換流器供電；b.有焊接設備；c.頻繁啟動的大型電動機；d.變化迅速的負荷。
